冷凝器管道清洗海綿橡膠球與金剛砂球質(zhì)量問題如何選擇？

      根據(jù)冷凝器管道材質(zhì)、污垢特性及運(yùn)行工況，冷凝器管道清洗海綿橡膠球與金剛砂球的質(zhì)量選擇需綜合以下關(guān)鍵參數(shù)和匹配策略：

一、冷凝器管道清洗海綿橡膠球與金剛砂球核心質(zhì)量參數(shù)對(duì)比與選用標(biāo)準(zhǔn)

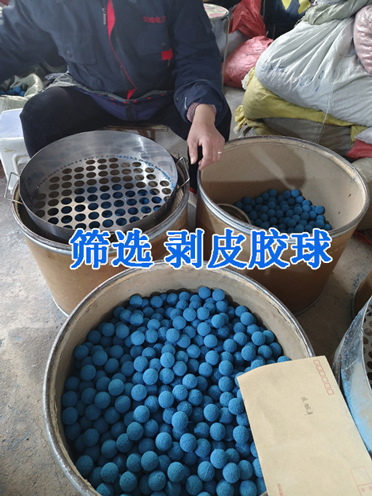

海綿橡膠剝皮球

材質(zhì)物性要求

      密度：濕態(tài)比重嚴(yán)格控制在1.00–1.15g/cm3（近水密度），確保球體均勻懸浮于水流中；

      力學(xué)性能：扯斷強(qiáng)度≥16MPa/cm2，伸長(zhǎng)率≥550%，永久變形≤10%，保障反復(fù)擠壓不變形；

      壽命指標(biāo)：連續(xù)運(yùn)行4–6周性能無衰減，老化系數(shù)≥0.8。

尺寸適配規(guī)則

      濕態(tài)球徑需大于管道內(nèi)徑1.0–2.0mm（例如Φ24mm球用于內(nèi)徑Φ23mm管道），過小導(dǎo)致清洗無效，過大易堵管。

金剛砂膠球

磨料特性控制

      磨料類型：優(yōu)先選用氧化鋁或碳化硅材質(zhì)，莫氏硬度≥8.5，避免石英砂損傷管道；

      分布均勻性：金剛砂顆粒需嵌合緊密，脫落率≤3%（浸泡震蕩測(cè)試）。

尺寸與結(jié)構(gòu)限制

      濕態(tài)球徑必須小于管道內(nèi)徑1.0–2.0mm（如Φ22mm球用于Φ24mm管道），防止高速?zèng)_刷磨損；

      優(yōu)先選用半包覆型環(huán)形結(jié)構(gòu)（僅表層含磨料），比全金剛砂球管道損傷降低40%。

      注：金剛砂球單次投運(yùn)≤48小時(shí)，硬垢清除率＞80%后需停用，切換為海綿球維護(hù)。

二、冷凝器管道清洗海綿橡膠球與金剛砂球基于管道材質(zhì)的質(zhì)量選擇策略

管道類型 優(yōu)先球型 禁用類型 關(guān)鍵質(zhì)量驗(yàn)證方法

銅管 高彈性海綿剝皮球（硬度40–50Sh） 全金剛砂球 剖切檢測(cè)氣孔貫通率（需＞90%）

不銹鋼/鈦管 半包覆金剛砂球 劣質(zhì)硅膠球 磨料浸泡脫落實(shí)驗(yàn)（＜3%合格）

環(huán)氧涂層管 軟質(zhì)硅化膠球 任何金剛砂球 涂層劃痕測(cè)試（500次循環(huán)無破損）

三、冷凝器管道清洗海綿橡膠球與金剛砂球污垢類型適配與質(zhì)量缺陷判定

1.生物軟垢（藻類、粘泥）

      適配球型：選用開孔率＞30%的海綿剝皮球，利用多孔結(jié)構(gòu)吸附剝離軟垢；

      質(zhì)量缺陷：若清洗后流量恢復(fù)＜95%，提示球體氣孔堵塞或回彈性不足。

2.硬質(zhì)水垢（CaCO、硅酸鹽）

      適配球型：短期投用80–120目金剛砂球，結(jié)垢厚度＞0.5mm時(shí)效率＞85%；

      質(zhì)量風(fēng)險(xiǎn)：清洗后管道粗糙度增加＞15%需停用，否則加速二次結(jié)垢。

四、冷凝器管道清洗海綿橡膠球與金剛砂球質(zhì)量現(xiàn)場(chǎng)驗(yàn)證與故障歸因

故障現(xiàn)象 質(zhì)量誘因 改進(jìn)措施

膠球回收率＜90% 海綿球密度偏差＞0.05g/cm3 更換比重1.05–1.10g/cm3球610

管道劃痕/泄漏 金剛砂磨料粒度不均或＞150目 改用分級(jí)篩分磨料球（目數(shù)差＜10）

球體碎裂（＜1周） 橡膠含膠量＜80%或硫化不足 檢測(cè)含膠量并強(qiáng)化硫化工藝

五、冷凝器管道清洗海綿橡膠球與金剛砂球經(jīng)濟(jì)性優(yōu)選策略

混合投用方案：

      硬垢期：按金剛砂球:海綿球=1:3比例投用，減少管損同時(shí)維持清潔度；

      維護(hù)期：純海綿球運(yùn)行，每噸水處理成本降低￥0.8–1.2。

劣質(zhì)球替代成本：

      低價(jià)劣質(zhì)球（單價(jià)低30%）導(dǎo)致年更換頻次增加2倍，綜合成本反超正品球15–20%。

      海綿球選高回彈率+精確濕態(tài)比重，金剛砂球重在磨料分級(jí)+環(huán)形包覆設(shè)計(jì)。銅管/涂層管禁用金剛砂球，不銹鋼管硬垢期可短期投用半包覆球，并需定期監(jiān)測(cè)管道粗糙度變化。
